تست کابل‌کشی شبکه فرآیندی است که برای بررسی صحت و عملکرد کابل‌های شبکه (مانند کابل‌های Ethernet یا فیبر نوری) انجام می‌شود. این تست‌ها تضمین می‌کنند که کابل‌ها به درستی متصل شده‌اند و قادر به انتقال داده بدون مشکل هستند.
تست کابل‌کشی شبکه باعث افزایش کیفیت و عملکرد شبکه می‌شود. با استفاده از دستگاه‌های تست، می‌توان مشکلاتی مانند اتصال اشتباه، قطعی یا تداخل سیگنال را شناسایی و اصلاح کرد. این فرآیند کمک می‌کند که کابل‌ها به درستی نصب شوند و عملکرد شبکه بهینه باشد، که منجر به کاهش قطعی‌ها، افت سرعت و مشکلات اتصال می‌شود. همچنین، تست کابل‌ها تضمین می‌کند که شبکه قادر به پشتیبانی از سرعت‌ها و پهنای باند مورد نظر برای انتقال داده‌های حجیم باشد.
علاوه بر این، انجام تست‌های دقیق باعث کاهش هزینه‌های بلندمدت و صرفه‌جویی در زمان می‌شود. به‌ویژه در محیط‌های شرکتی و دیتاسنترها، شناسایی مشکلات در مراحل اولیه مانع از بروز مشکلات بزرگ‌تر در آینده می‌شود. تست کابل‌کشی همچنین امکان تأیید کیفیت نصب شبکه و تطابق با استانداردهای صنعتی را فراهم می‌آورد. این امر نه‌تنها از نظر فنی بلکه در تضمین امنیت داده‌ها و پشتیبانی از دستگاه‌های شبکه فعال نیز اهمیت دارد.
✅ انواع تست کابل کشی شبکه
1️⃣ تست اتصالات (Continuity Test)
🔹 بررسی می‌کند که تمامی سیم‌ها در کابل شبکه به درستی متصل شده‌اند و قطعی وجود ندارد.

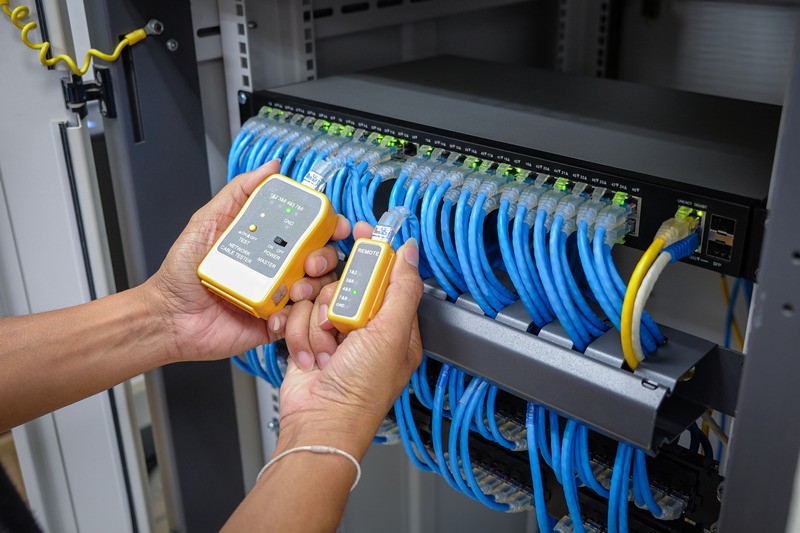

🔹 برای این تست از دستگاه Cable Tester استفاده می‌شود.
2️⃣ تست جفت‌های سیم (Wire Mapping Test)
🔹 بررسی ترتیب سیم‌ها مطابق با استانداردهای T568A یا T568B
🔹 تشخیص مشکلاتی مانند:
- Split Pair (جفت‌های نادرست)
- Miswiring (اتصال اشتباه)
- Reversed Pair (برعکس شدن سیم‌ها)
3️⃣ تست مقاومت و طول کابل (Length & Resistance Test)
🔹 اندازه‌گیری طول کابل و مقاومت الکتریکی آن
🔹 اطمینان از اینکه کابل از حداکثر طول استاندارد (100 متر برای کابل‌های Cat5e/Cat6) تجاوز نکرده است.
4️⃣ تست تداخل و کیفیت سیگنال (Crosstalk & Signal Quality Test)
🔹 بررسی میزان NEXT (Near-End Crosstalk) و FEXT (Far-End Crosstalk)
🔹 کاهش نویز و تداخل بین سیم‌ها برای بهبود عملکرد شبکه
5️⃣ تست انتقال داده (Performance & Speed Test)
🔹 بررسی میزان سرعت و پهنای باند کابل (مثلاً 1Gbps برای Cat6)
🔹 استفاده از تسترهای پیشرفته مانند Fluke Networks برای آنالیز دقیق
✅ ابزارهای مورد استفاده
📌 Cable Tester ساده (برای تست اتصال سیم‌ها)
📌 Fluke Networks Tester (تست فلوک برای تست حرفه‌ای کیفیت کابل و نویز)
📌 Time Domain Reflectometer (TDR) (برای تشخیص محل قطعی یا اشکال در کابل)
اگر کابل‌کشی شبکه به درستی انجام نشود، مشکلاتی مثل کاهش سرعت، قطعی‌های مکرر، و تداخل سیگنال رخ می‌دهد. انجام تست‌های مناسب از همان ابتدا باعث کاهش مشکلات و افزایش کیفیت شبکه می‌شود.
انواع دستگاه های تست کابل کشی شبکه
استفاده از تسترهای پیشرفته مانند Fluke Networks برای آنالیز دقیق کابل‌های شبکه
دستگاه تست فلوک از پیشرفته‌ترین ابزارهای موجود برای تست، تحلیل و عیب‌یابی کابل‌های شبکه هستند. این دستگاه‌ها برای مهندسان شبکه و تکنسین‌های IT بسیار کاربردی بوده و اطلاعات دقیقی درباره عملکرد و کیفیت کابل ارائه می‌دهند.
✅ قابلیت‌های تستر Fluke Networks
1️⃣ تست صحت سیم‌کشی (Wire Mapping)
🔹 بررسی ترتیب سیم‌ها و اطمینان از تطابق با استانداردهای T568A/T568B
🔹 شناسایی مشکلاتی مانند:
- اتصال اشتباه (Miswire)
- قطع شدن سیم (Open Circuit)
- اتصال کوتاه (Short Circuit)
- برعکس بودن سیم‌ها (Reversed Pair)
- نویز بین جفت سیم‌ها (Split Pair)
2️⃣ اندازه‌گیری طول کابل و محل قطعی (Cable Length & Fault Location)
🔹 با استفاده از فناوری TDR (Time Domain Reflectometry) می‌تواند طول کابل و مکان دقیق خرابی (قطعی یا اتصال کوتاه) را مشخص کند.
3️⃣ تست تداخل و نویز (Crosstalk & Noise Test)
🔹 اندازه‌گیری NEXT (Near-End Crosstalk) و FEXT (Far-End Crosstalk) برای بررسی تداخل بین جفت سیم‌ها.
🔹 تست مقدار Alien Crosstalk که نشان‌دهنده میزان نویز بین کابل‌های مجاور است.
4️⃣ تست پهنای باند و سرعت انتقال داده (Performance Test)
🔹 بررسی و تأیید سرعت 1Gbps، 10Gbps یا بالاتر برای کابل‌های Cat5e، Cat6، Cat6a و Cat7.
🔹 آزمایش عملکرد شبکه در شرایط واقعی با ارسال سیگنال داده.
5️⃣ تست افت سیگنال (Signal Loss – Attenuation Test)
🔹 اندازه‌گیری میزان افت سیگنال در طول کابل و تشخیص کیفیت انتقال داده.
🔹 بررسی Return Loss که مشخص می‌کند چه مقدار از سیگنال به منبع برگشت داده شده است.
6️⃣ ذخیره و گزارش‌گیری حرفه‌ای (Data Logging & Reporting)
🔹 امکان ذخیره نتایج تست‌ها و تولید گزارش‌های مستند برای ارائه به مشتریان یا تیم‌های فنی.
🔹 پشتیبانی از نرم‌افزار LinkWare برای تجزیه و تحلیل داده‌ها و تهیه گزارش.
🔥 انواع دستگاه‌های تست فلوک برای تست کابل‌های شبکه
🔹 Fluke DSX-8000 – تست پیشرفته برای کابل‌های Cat6a، Cat7 و Cat8
🔹 Fluke DSX-5000 – مناسب برای بررسی کابل‌های Cat5e، Cat6 و Cat6a
🔹 Fluke LinkIQ – تست ترکیبی برای کابل و دستگاه‌های شبکه
🔹 Fluke MicroScanner2 – برای بررسی اتصالات، طول کابل و مکان خرابی
🔹 Fluke IntelliTone Pro – تشخیص مسیر کابل و یافتن خرابی‌ها
📌 چرا از تستر Fluke Networks استفاده کنیم؟
✅ ارائه نتایج دقیق و قابل اعتماد
✅ عیب‌یابی سریع و حرفه‌ای
✅ پشتیبانی از استانداردهای جهانی
✅ امکان ذخیره و اشتراک‌گذاری گزارشات تست
✅ مناسب برای شبکه‌های سازمانی و دیتاسنترها
استفاده از تسترهای پیشرفته مانند Fluke Networks به شما کمک می‌کند تا کابل‌کشی شبکه را با دقت بالا بررسی کنید، مشکلات را سریع شناسایی کنید و عملکرد بهینه شبکه را تضمین کنید.
تستر حرفه‌ای Fluke DSX-8000 – بررسی تخصصی
Fluke DSX-8000 یکی از پیشرفته‌ترین تسترهای کابل‌کشی شبکه در دنیا است که برای تصدیق، عیب‌یابی و تحلیل عملکرد کابل‌های مسی تا رده (Category) 8 طراحی شده است. این دستگاه یکی از محبوب‌ترین ابزارهای تست شبکه برای دیتاسنترها، شرکت‌های بزرگ و متخصصان IT محسوب می‌شود.
✅ ویژگی‌ها و قابلیت‌های Fluke DSX-8000
1️⃣ پشتیبانی از کابل‌های پرسرعت (Up to Cat 8 & 40Gbps)
🔹 پشتیبانی از کابل‌های Cat 5e، Cat 6، Cat 6A، Cat 7 و Cat 8
🔹 امکان تست و تأیید سرعت انتقال تا 40Gbps برای کابل‌های مسی Shielded و Unshielded
🔹 تست کابل‌های از نوع STP و UTP در شبکه‌های Ethernet 10GBASE-T و 25GBASE-T
2️⃣ تست و تحلیل پارامترهای الکتریکی و عملکردی
🔹 تست Wire Map: بررسی اتصال سیم‌ها و تشخیص قطعی، جابجایی و اتصال کوتاه
🔹 تست طول و محل خرابی (TDR-based Length Test): تشخیص دقیق طول کابل و نقطه خرابی
🔹 تست افت سیگنال (Attenuation): اندازه‌گیری کاهش شدت سیگنال در طول کابل
🔹 تست تداخل بین جفت سیم‌ها (Crosstalk – NEXT, FEXT): بررسی میزان نویز و تداخل
🔹 تست انعکاس سیگنال (Return Loss): بررسی کیفیت بازگشت سیگنال به منبع
🔹 تست مقاومت کابل (DC Resistance Unbalance): مناسب برای بررسی کابل‌های PoE
3️⃣ تست تخصصی PoE (Power over Ethernet)
🔹 بررسی دقیق ولتاژ و جریان PoE تا سطح 4 (90W)
🔹 اطمینان از سازگاری کابل‌ها برای انتقال برق و دیتا به‌صورت هم‌زمان
4️⃣ سرعت تست فوق‌العاده بالا (Fast Testing Speed)
🔹 تست کامل Cat 6A در کمتر از 8 ثانیه 🚀
🔹 تست Cat 8 در حدود 10 ثانیه
🔹 کاهش زمان بررسی و افزایش بهره‌وری تیم‌های IT
5️⃣ آنالیز تداخل بین کابل‌ها (Alien Crosstalk Testing)
🔹 بررسی تداخل سیگنالی بین کابل‌های مجاور (مهم برای Cat 6A و بالاتر)
🔹 تشخیص نویز بین کابل‌های موازی در دیتاسنترها
6️⃣ ذخیره و مستندسازی حرفه‌ای نتایج
🔹 ذخیره هزاران گزارش تست در دستگاه
🔹 امکان استخراج گزارش‌ها از طریق نرم‌افزار LinkWare برای تحلیل دقیق و ارائه به مشتریان
7️⃣ صفحه‌نمایش لمسی رنگی و رابط کاربری ساده
🔹 نمایش گرافیکی نتایج برای تحلیل آسان
🔹 صفحه لمسی 5 اینچی برای کاربری راحت
🎯 مزایای Fluke DSX-8000 نسبت به سایر تسترها
✅ سریع‌ترین تستر Cat 8 در دنیا
✅ دقت بالا با استانداردهای جهانی (TIA/EIA, ISO/IEC)
✅ پشتیبانی از 40Gbps Ethernet
✅ تست کامل PoE و تشخیص نویزهای خارجی
✅ قابلیت ذخیره و مستندسازی حرفه‌ای نتایج
Fluke DSX-8000 یک ابزار فوق‌حرفه‌ای برای بررسی، عیب‌یابی و تصدیق کابل‌های شبکه Cat 8 و پایین‌تر است. این دستگاه با سرعت بالا، دقت فوق‌العاده و امکانات تست پیشرفته، بهترین گزینه برای دیتاسنترها، شرکت‌های مخابراتی و متخصصان شبکه محسوب می‌شود.
